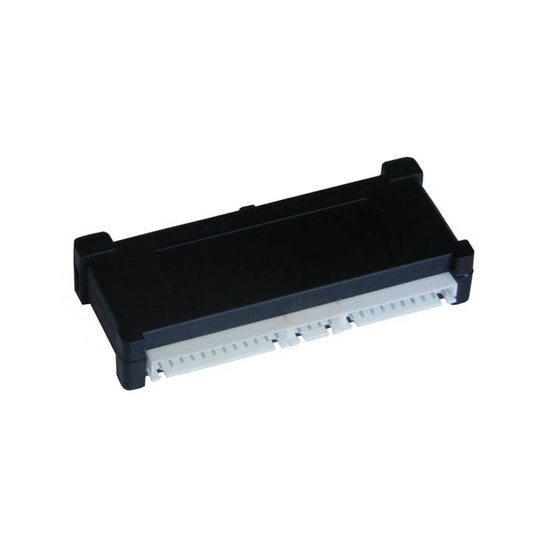

CAN R/S modul

Modul CAN R/S slouží jako univerzální převodník CAN BUS informací o vozidle. Modul dokáže získávat informace z CAN BUS sběrnice o stavu vozidla a jeho příslušenství a interpretovat je v podobě spínaných samostatných výstupů.

Navíc rovněž umožňuje zasílání informací na CAN BUS sběrnici, je-li některý ze vstupů aktivován. Například pro stažení oken postačuje připojit uzemnění na vodič 7, konektor 3. Pokud bude na tomto vodiči uzemnění, okna se budou stahovat až do úplného otevření. Tento zemnící impulz můžeme získat například z namontovaného alarmu.

Jeho připojení vyžaduje minimální zásahy do elektroinstalace vozidla, pro samotné zapojení je nutný pouze malý počet vodičů. Pro svoje vlastnosti je ideálním doplňkem dvoucestných alarmů. Modul CAN R/S je vyvíjen ve spolupráci s výrobci vozidel.

MODUL CAN R/S umožňuje získat mnoho informací přes CAN BUS, zároveň dokáže přes CAN BUS tyto funkce ovládat. Jejich rozpis i s polaritou je v tabulce funkcí.

Funkčnost modulu je ověřena ve více než 130 značkách vozidel.

Funkčnost vstupů a výstupů převodníku a také možnosti dekódování a zasílání údajů na CAN sběrnici se může u jednotlivých vozidel lišit. O kompatibilitě a možnostech je nutné se předem informovat.

CAN BUS

• 1 vodičové připojení: ano
• 2 vodičové připojení: ano
• Čtení ze sběrnice: ano
• Zapisování na sběrnici: ano
• Programování zařízení: programovacím tlačítkem

CAN BUS čtení s analogovým výstupem

• Dveře řidiče: negativní výstup
• Dveře ostatní: negativní výstup
• Kapota: negativní výstup
• Kufr: negativní výstup
• Stav centrálního zamykání: negativní výstup
• Zapalování +12V (15): pozitivní výstup
• Klíč v zapalování (motor vypnutý): negativní výstup
• Otáčky motoru: negativní impulzy
• Stav nožní brzdy: pozitivní výstup
• Stav ruční brzdy: negativní výstup
• Poplach originálního alarmu: negativní výstup

CAN BUS zapisování z analogového vstupu

• Odemknutí všech dveří: negativním vstupem
• Uzamknutí všech dveří: negativním vstupem
• Odemknutí dveří řidiče: negativním vstupem
• Otevření kufru: negativním vstupem
• Otevření oken: negativním vstupem
• Uzavření oken: negativním vstupem
• Ovládání směrovek: pozitivním vstupem
• Ovládání originálního klaksonu: pozitivním vstupem

Technické parametry

• Propojení s digitální sběrnicí vozidla: ano
• Provedení: kompaktní
• Tepelná odolnost: -40°C — +85°C
• Napájecí napětí: 9 -15 V
