Konfigurace GSM modulu ústředny VERSA Plus

Stáhnout v PDF





I. GSM modul v poplachovém systému - jaké jsou jeho výhody

GSM modul, je integrovaný na základní desce ústředny VERSA Plus, umožňuje jednoduché oznamování systémových událostí prostřednictvím mobilního telefonu. GSM modul podporuje dvě SIM karty, ze kterých jedna je vaše primární karta a druhá je sekundární nebo záložní karta. To znamená, že v případě selhání vaší první SIM karty, ústředna VERSA Plus přepne na druhou kartu. Toto řešení zaručuje odesílání upozornění nebo událostí hlášení na PCO stanici spolehlivým a efektivním způsobem.

Pokud je správně nakonfigurovaný, GSM modul v ústředně VERSA Plus umožňuje jednoduché hlášení alarmových vstupů, poruch a tamperů, aktivace specifických výstupů, jako je zapnutí / vypnutí střežení jednotlivými uživateli.

Tato příručka popisuje, jak nakonfigurovat GSM modul a základní funkce SMS oznámení.

II. Co potřebujeme

Na konfiguraci ovládání ústředny VERSA Plus pomocí SMS budete potřebovat:

Zařízení:

• Počítač se systémem Windows
• Ústřednu VERSA Plus s krytem a transformátorem
• Klávesnici INT-TSG
• Mini USB kabel
• Dvě SIM karty
• Mobilní telefon na odesílání SMS zpráv

Software:

• DLOADX

Výše uvedený program si můžete stáhnout z internetové stránky SATEL.

III. Jak připojit ústřednu k počítači

1. Příprava zařízení

Namontujte transformátor a baterii do vyhrazeného krytu VERSA Plus. Tato zařízení by měla být připojena na základní desku ústředny, ke které musí byť připojena klávesnice.

2. Spuštění ústředny v servisním režimu

Spustíte ústřednu VERSA Plus, která aktivuje připojenou klávesnici. Na klávesnici se zobrazí aktuální verze firmvéru ústředny a klávesnice. Dalším krokem je spuštění servisního režimu na ústředně. Pokud to chcete udělat, vyberte ikonu KLÍČE a potom ikonu KLÁVESNICE přejděte na pokročilé nastavení a zobrazovat se bude terminál. Použijte ho na zadání výrobního servisního kódu 12345 a potvrďte tlačítkem „*“ (hvězdička). Potom vyberte SERVIS („0“), SERVISNÍ REŽIM („0“). Pomocí tlačítka „#“ (mřížka) potvrďte svůj výběr. Vstup do servisního režimu je signalizován zvýrazněním ikony KEY.

3. Připojení ústředny k počítači

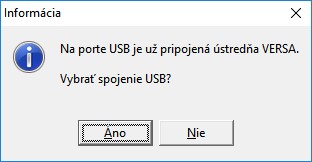

Spusťte program DLOADX a potom připojte ústřednu k počítači pomocí mini USB kabelu. Ústředna je detekována programem a zobrazí se výzva k připojení USB. Pokud chcete vytvořit spojení, vyberte položku ANO. Spojení se vytvoří automaticky, protože ústředna je rozpoznána jako zařízení HID. Nejsou potřebné žádné další převodníky nebo ovladače.





4. Čtení údajů z ústředny

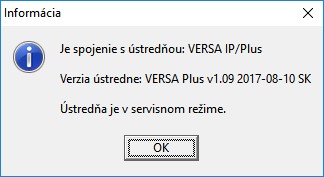

Poté proběhne čtení údajů z ústředny. Průběh načítání můžete vidět na liště průběhu.

Důležité!

V tomto případě se používá předem nakonfigurovaná ústředna VERSA Plus. Proto jsou moduly na základní desce už identifikované.

Popis způsobu identifikace a registrace komponent systému je uveden v následujících epizodách e-Academy:
• "Instalace a uvedení do provozu VERSA Plus"
• "Přihlášení bezdrátových zařízení VERSA Plus"

IV. Jak nakonfigurovat GSM modul

1. Konfigurace připojení k ústředně

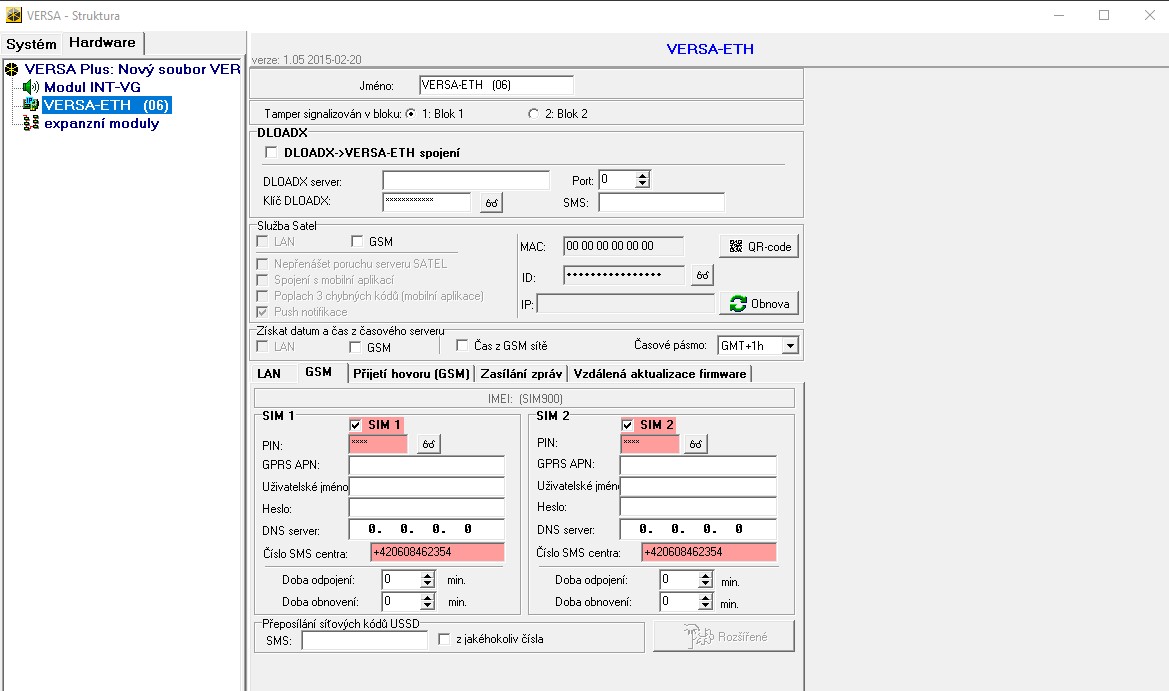

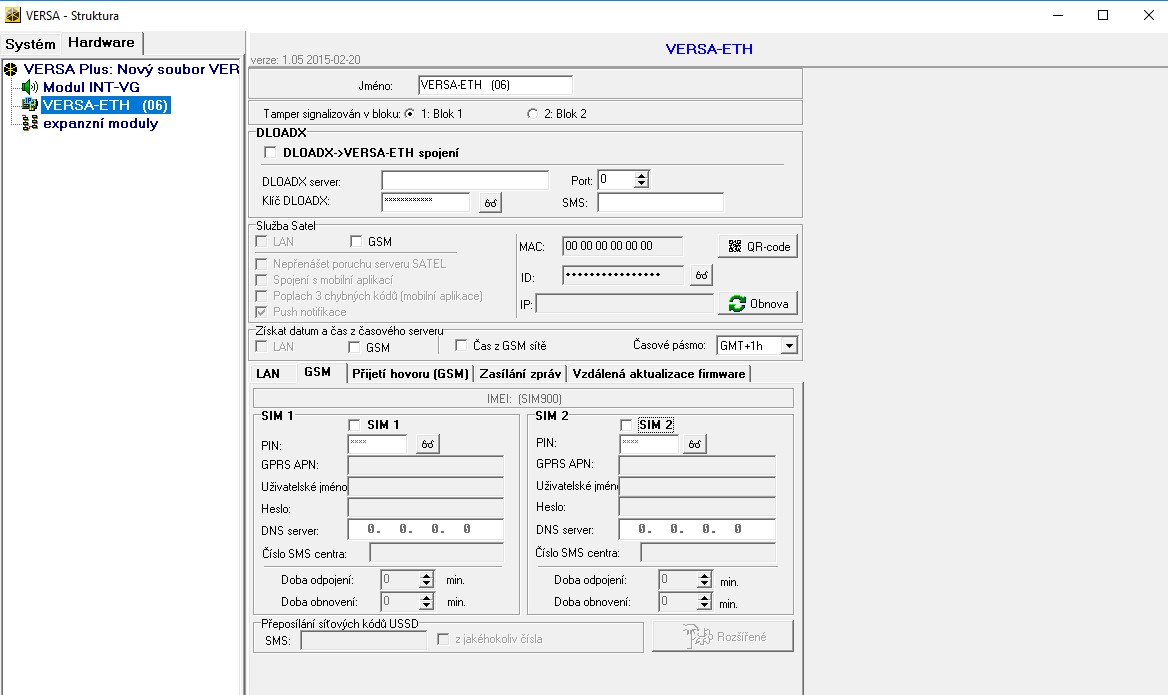

V programu DLOADX otevřete kartu STRUKTURA / HARDWARE a zvolte VERSA-ETH ze seznamu dostupných zařízení. V okně, které se zobrazí, otevřete kartu GSM. Vyberte možnost, pokud chcete využívat, jen jednu SIM kartu nebo dvě karty. Zadejte PIN kódy a čísla centra SMS do okna konfigurace SIM karty. Klikněte na ikonu UPLOAD DO ÚSTŘEDNY pro uložení zadaných údajů.



Důležité!

Před vložením SIM karet do slotu SIM v ústředně VERSA Plus musíte zadat příslušné údaje v programe DLOADX, to znamená minimálně PIN kódy. Pokud tak neučiníte, může se zablokovat vaše SIM karta.

Parametry připojení

SIM 1 / SIM 2 - Pokud je tato možnost zapnutá, ústředna bude podporovat danou SIM kartu. Vypněte tuto možnost, pokud se SIM karta nepoužívá. Zakázáním této možnosti předejdete zbytečným hlášením problémů souvisejících se SIM kartou.

PIN kódy - Pokud jste naprogramovali nesprávný PIN kód, při pokusu o jeho použití se objeví porucha. Po uplynutí 255 sekund, ústředna zopakuje pokus o použití tohoto PIN kódu. Zadáním třikrát nesprávného PIN kódu zablokujete SIM kartu. Pokud chcete SIM kartu odblokovat, musíte ji vytáhnout z ústředny, vložit do mobilního telefonu a zadat PUK kód.

Parametry GPRS - konfigurační údaje, které můžete získat od operátora GSM sítě:

• GPRS APN - název přístupového bodu pro GPRS internetové připojení
• Uživatel - jméno uživatele pro GPRS připojení k Internetu
• Kód - heslo pro připojení GPRS k Internetu
• Server DNS - IP adresa DNS serveru, který má modul použít

Číslo centra SMS - telefonní číslo centra zpráv SMS. Pokud operátor uložil číslo do paměti SIM karty, nemusíte programovat. V opačném případě, pokud má ústředna posílat SMS zprávy, musíte ho zadat. Číslo musí být shodné s provozovatelem sítě, ve které je SIM karta zaregistrována.

2. Konfigurace SMS zpráv

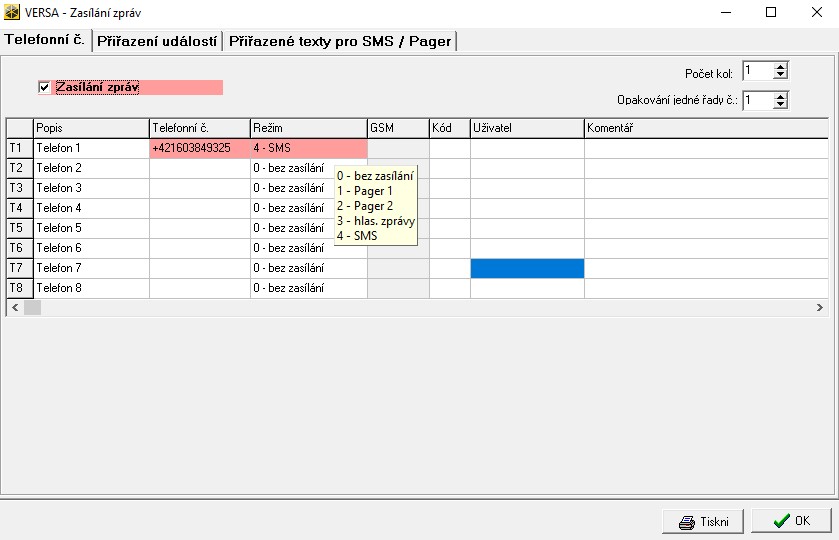

Klikněte na ikonu ZASÍLÁNÍ ZPRÁV na panelu s nástroji v programu DLOADX. V okně, které se zobrazí, otevřete kartu TELEFONNÍ Č. a povolte volbu ZASÍLÁNÍ ZPRÁV a zadejte telefonní čísla. Můžete zadat až 8 telefonních čísel. V sloupci REŽIM vyberte volbu 4 - SMS.

3. Definování textu SMS zprávy

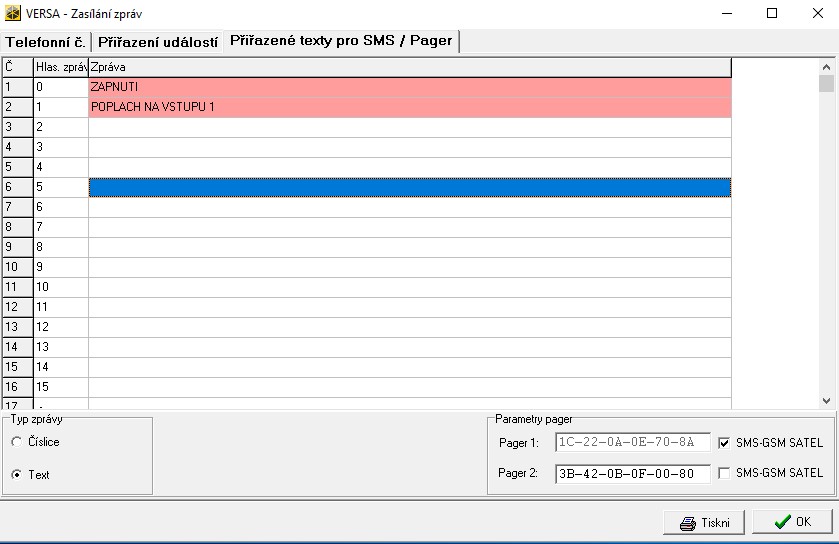

Ve stejném okně otevřete kartu PŘIŘAZENÉ TEXTY PRO SMS / PAGER. Do tabulky zadejte zprávu pro každou událost, kterou má ústředna oznámit zasláním SMS zprávy, např. zapnutí střežení, poplach atd. Můžete zadat až 64 různých zpráv.

4. Přidělení událostí pro SMS zprávy

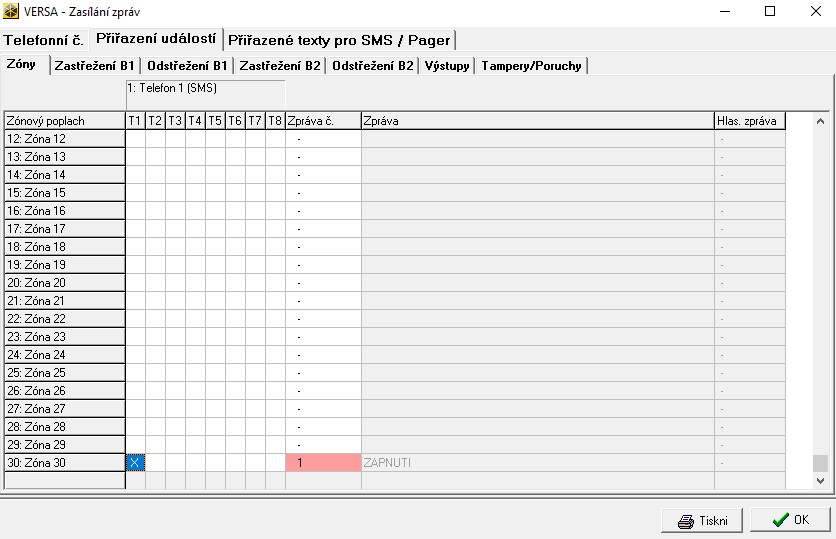

Ve stejném okně otevřete kartu PŘIŘAZENÍ UDÁLOSTÍ. Definujte, jaký typ událostí bude oznámen a na jaké telefonní číslo budou odeslány SMS zprávy. Například, pro uživatele 30 (t. j. předvoleného uživatele v ústřednách VERSA), aby dostal SMS upozornění o zapnutí skupiny 1. Na kartě ZASTŘEŽENÍ B1, vyberte příslušné pole v tabulce. T1 až T8 jsou telefonní čísla, ČÍSLO ZPRÁVY je předefinovaná zpráva, kterou jste zadali na kartě PŘIŘAZENÉ TEXTY PRO SMS / PAGER. Text zprávy, která se má odeslat v SMS zprávě, se zobrazí v tabulce ve sloupci ZPRÁVA. Kliknutím na položku UPLOAD DO ÚSTŘEDNY uložíte zadané údaje.

5. Opuštění servisního režimu

Pokud chcete dokončit proces konfigurace a opustit servisní režim, zvolte na klávesnici „0“, znova „0“ a použijte tlačítko "#" (mřížka) pro potvrzení výběru.
