Kontrola dlouho otevřených dveří pomocí modulu ETHM-A

Pokud potřebujete kontrolovat dlouho otevřené dveře, dostávat o tom push notifikaci do mobilní aplikace nebo e-mail, spustit sirénu při překročení povolené doby otevření dveří a mít vzdálenou správu tohoto řešení, postupujte podle následujícího zapojení a nastavení modulu ETHM-A.

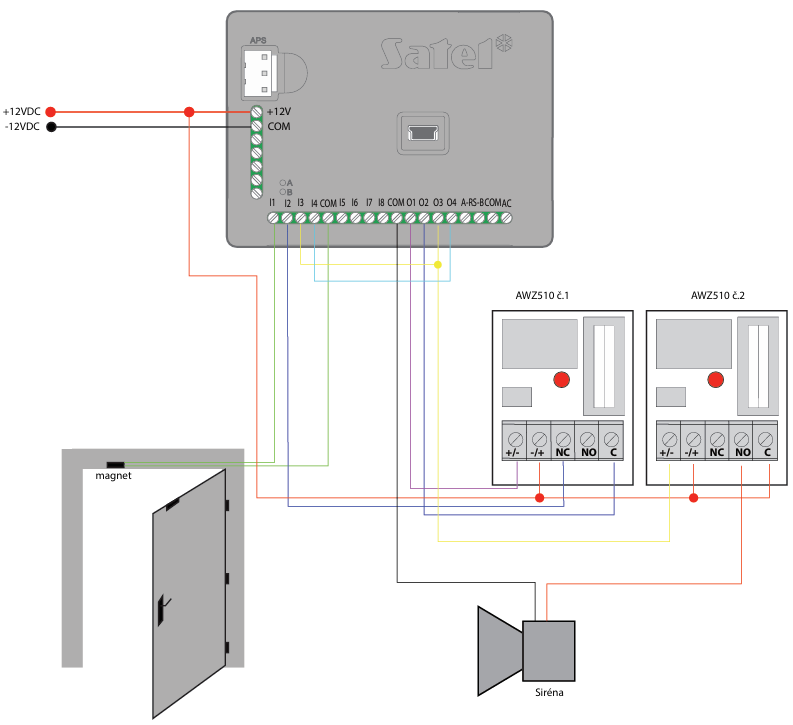

Schéma zapojení:

Nastavení modulu:

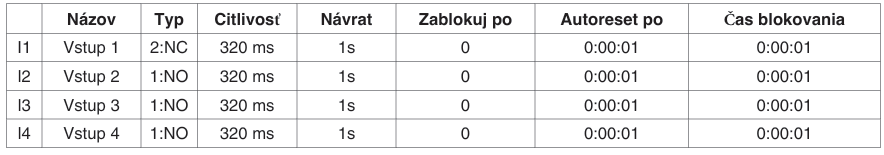

1. Nastavení vstupů – pro správnou funkci budeme potřebovat 4 vstupy. Vstupy nastavte podle následující tabulky:

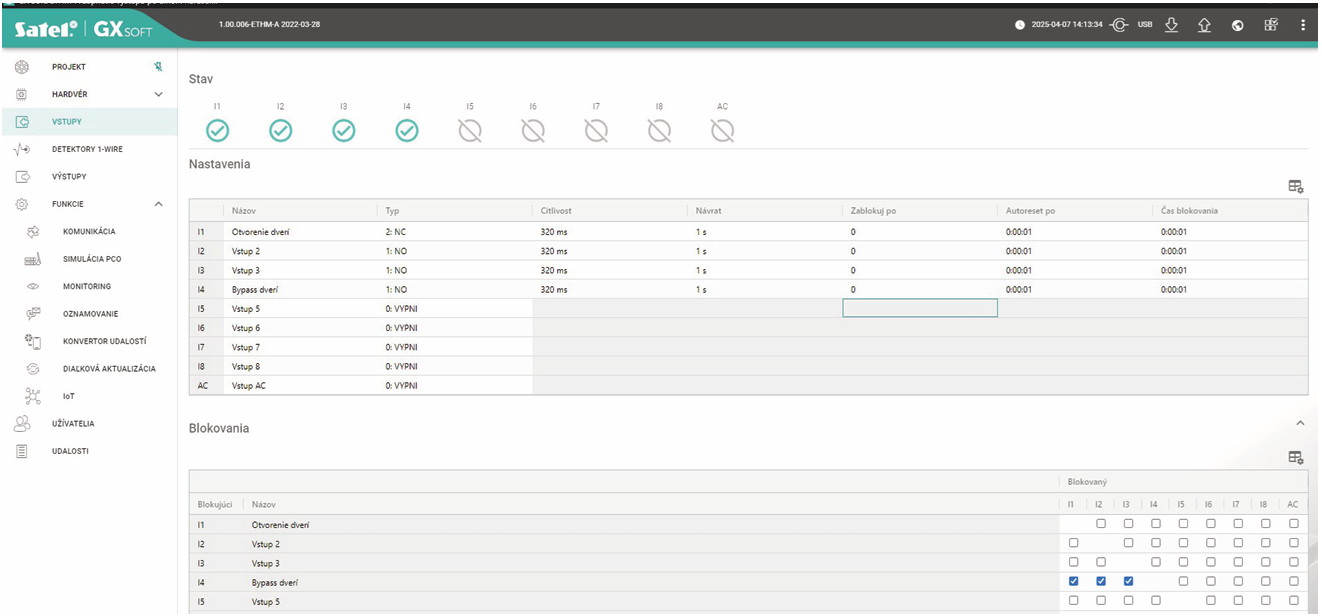

Blokování – ve vstupní části „blokování“ zvolte pro vstup l4 jako blokované vstupy l1, l2 a l3. Toto blokování slouží pro případ, kdy potřebujete mít dveře delší dobu otevřené bez spuštění sirény a odesílání notifikací.

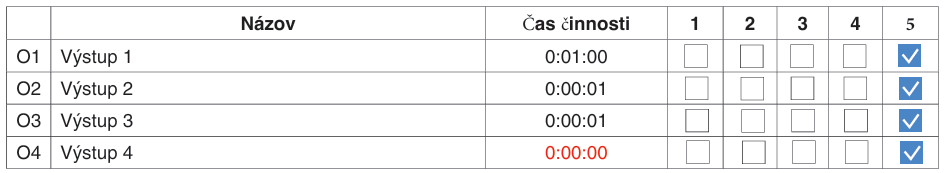

2. Nastavení výstupů – výstupy nastavte podle následujících tabulek. Čas činnosti výstupu č. 1 určuje, jak dlouho mohou být dveře otevřené, aniž by se spustila siréna a byla odeslána notifikace. Výstup č. 4 bude sloužit k bypassu vstupů 1 až 3, aby mohly být dveře delší dobu otevřené bez spuštění sirény a notifikací. Výstup bude možné ovládat v aplikaci GX Control nebo v softwaru GX Soft.

Nastavení

Spouštění

Pokud chcete, aby siréna po dlouhém otevření dveří hrála konkrétní dobu (a ne po celou dobu otevření), nastavte výstupu č. 3 čas trvání a v části „Spouštění“ nastavte v řádku l2 a ve sloupci O3L možnost 3:Zapnout na čas.

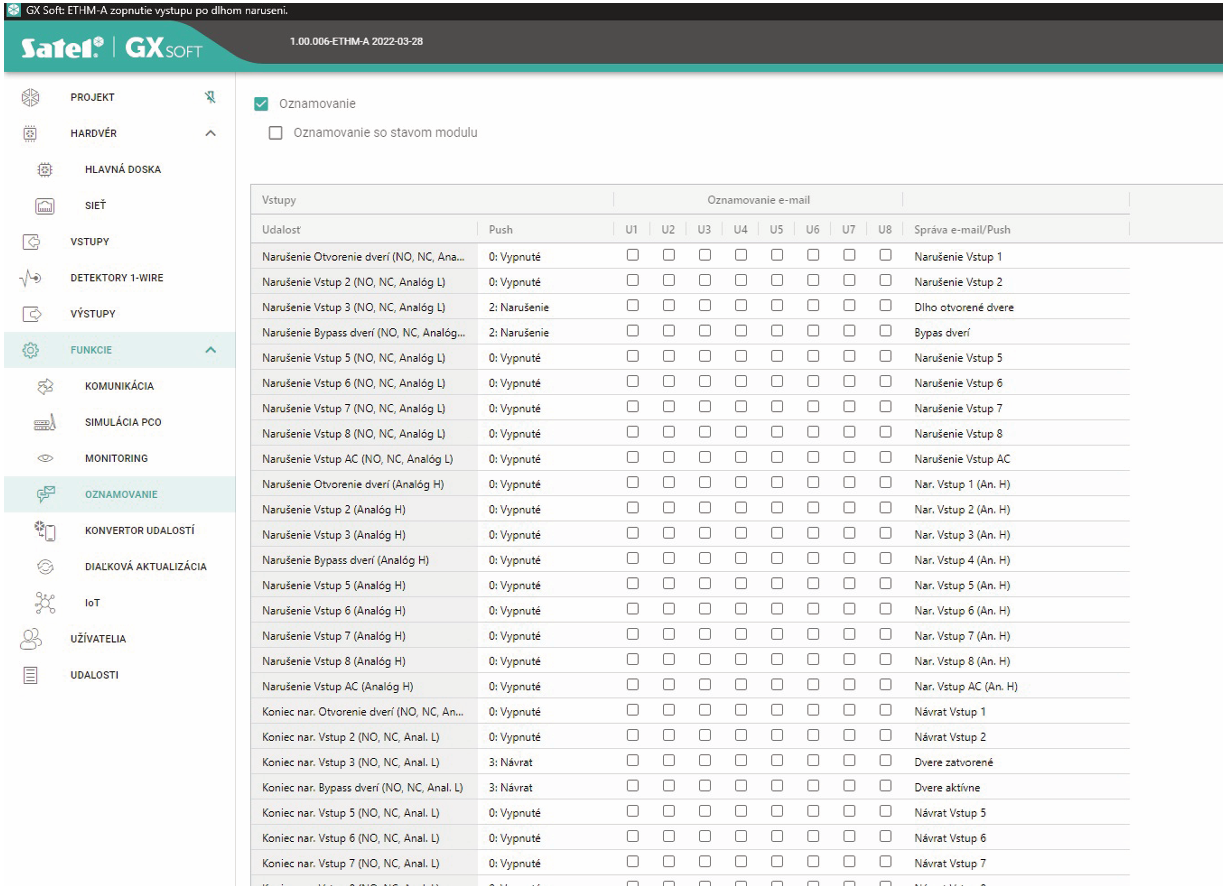

3. Oznámení – v oznámeních si aktivujte zasílání notifikací pouze z narušení vstupu č. 3 – dlouho otevřené dveře, a pokud chcete také notifikaci o bypassu těchto vstupů, pak i narušení vstupu č. 4. Pokud chcete mít informace i o uzavření vstupů, aktivujte také ukončení narušení těchto vstupů.
