Sepnutí výstupu po nastaveném čase pokud je narušen vstup (INTEGRA)

Stáhnout v PDF





Pro nastavení sepnutí výstupu až po dlouhém narušení vstupu postupujte následovně:

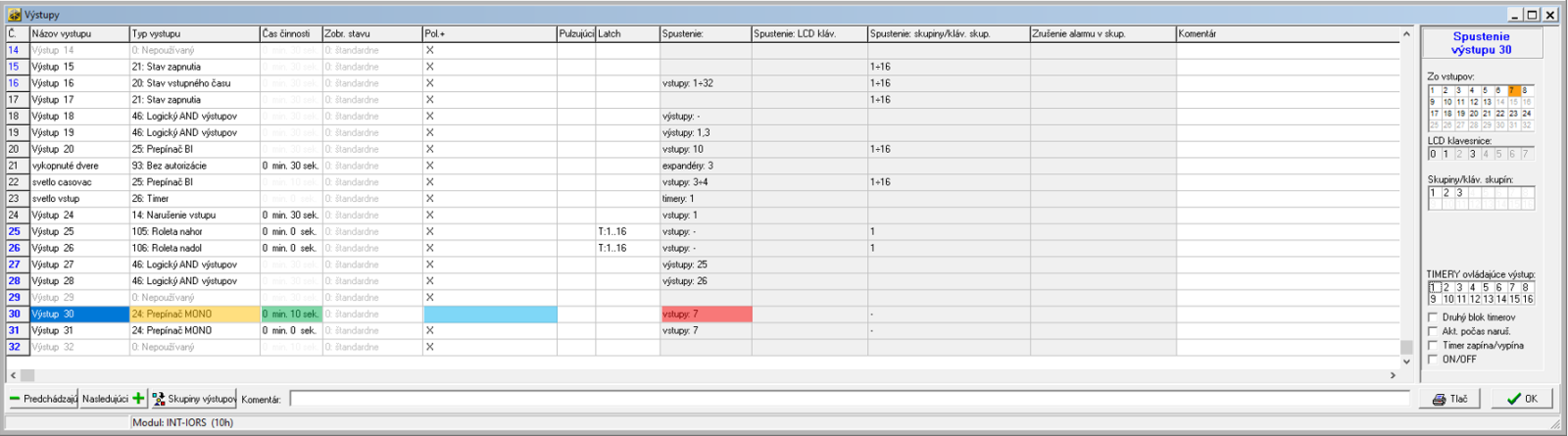

Ve výstupech nastavte virtuální výstup (č. 30) na Typ výstupu 24: Přepínač MONO, čas činnosti nastavte po jak dlouhém čase od narušení vstupu (č. 7) chcete, aby byl výstup sepnutý. Je potřeba nastavit opačnou polaritu.

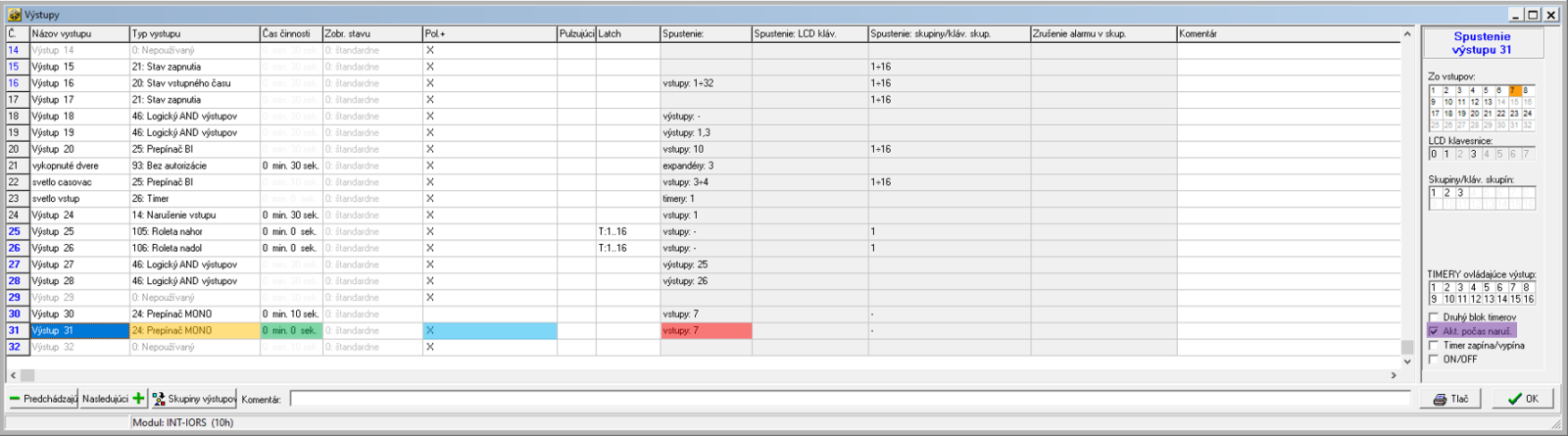

Virtuální výstup (č. 31) nastavte na Typ výstupu 24: Přepínač MONO, čas činnosti nastavte na 0, vstup (č. 7), normální polarita a Aktivní v průběhu narušení.

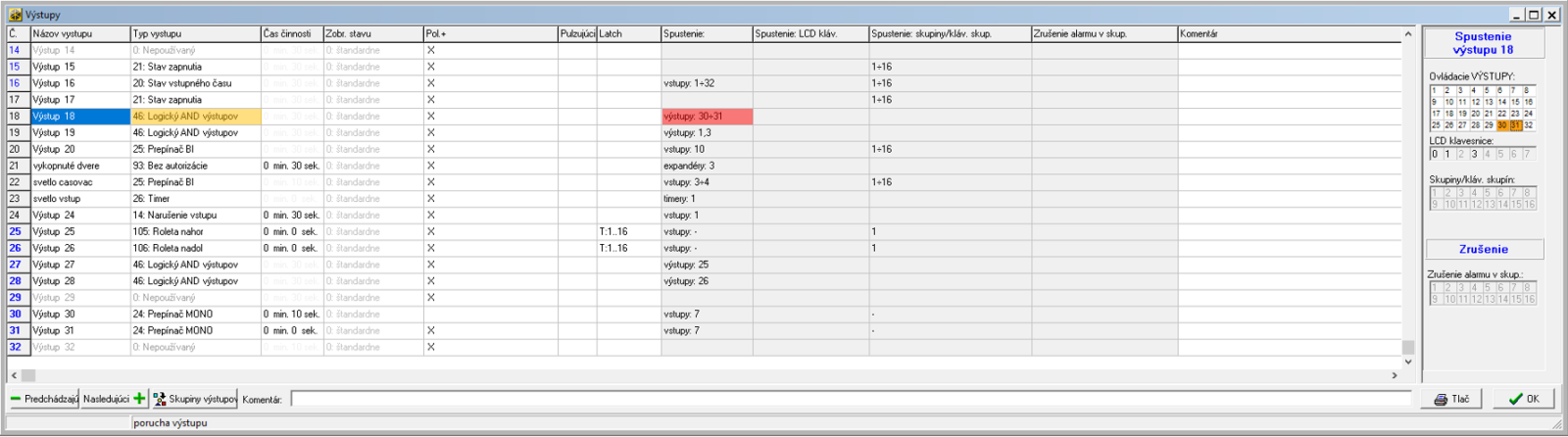

Hardwarový výstup (č. 18) nastavte na Typ výstupu 46: Logický AND výstupů a přidejte virtuální výstupy (č. 30, 31), které jste nastavili v předcházejících krocích.
