Technické tabulky

Porovnání technologií

Porovnání snímání a zpracování obrazu v systémech IP, HD-SDI, HDCVI a analog.

	Analog	HD-SDI	HDCVI	IP
Maximální rozlišení	0,4 Mpx	2,1 Mpx	2,1 Mpx	Bez limitu
Formát obrazu	4:3	16:9	16:9	Nejčastějšie 16:9, 4:3, 5:4
Směr komunikace	Jednosměrná, od zdroje k cíli	Jednosměrná, od zdroje k cíli	Obojsměrná	Obojsměrná
Různé informace zároveň	Ne	Ano (napr. druhý obrazový stream)	Ano (napr. druhý obrazový stream)	Ano (další stream, audio, kontakty)
Zpoždění obrazu po trase	Žádne	Žádne	Žádne	Stovky milisekund až jednotky sekund
Rýchlost snímkování	Plynulý obraz 25 fps	Plynulý obraz 30 fps	Podle nastavení v kameře (60 fps)	Podle nastavení v kameře (60 fps)

IP krytí pro CCTV techniku

Stupeň krytí (IPX) udává odolnost elektrospotřebiče vůči vniknutí cizího tělesa či vniknutí kapalin. Vyjadřuje se v tzv. IP kódu (z anglického Ingress protection) definovaném mezinárodním standardem IEC 60529. Kód tvoří 2 číslice: první udává ochranu před nebezpečným dotykem a před vniknutím cizích předmětů, druhá stupeň krytí před vniknutím vody. Nejvyšším stupněm ochrany tak je IP68.

Více

Stupeň ochrany	Před nebezpečným dotykem	Před vniknutím cizích předmětů
IP 3x	nástrojem (> 2,5 mm)	drobných
IP 4x	nástrojem, drátem (> 1 mm)	velmi drobných
IP 5x	jakoukoli pomůckou	prachu částečně
IP 6x	jakoukoli pomůckou	prachu zcela

Stupeň ochrany	Před vniknutím vody (specifikace IPX)
IP x3	Chráněný proti stříkající vodě. Voda stříká na přístroj v úhlu 60° vertikálně, v množství 10 litrů za minutu a při tlaku 80–100 kN/m² po dobu 5 minut.
IP x4	Chráněný proti stříkající vodě, kde voda stříká ze všech úhlů.
IP x5	Chráněný proti vodnímu proudu. Voda míří 6,3 mm tryskou ve všech úhlech při průtoku 12,5 litrů za minutu při tlaku 30 kn/m² po dobu 3 minut ve vzdálenosti 3 metry.
IP x6	Chráněný proti vlnobití. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kN/m² po dobu 3 minut ve vzdálenosti 3 metry.

Intenzita světla

Tabulka udávající velikost a intenzitu světla v luxech při různých podmínkách.

Více

Luxov	Situace
> 100 000	přímý sluneční svit při jasné obloze
70 000	sluneční svit přes slabší mraky
20 000	slunce za silnými mraky
2 000	zatažená obloha s dešťovými mraky
600-1 000	umělé osvětlení v kanceláři
300-700	východ a západ slunce
10-50	umělé osvětlení chodeb
1-10	noční umělé osvětlení na ulici
0,2	noční světlo za úplňku s jasnou oblohou
0,02	noční světlo se čtvrtí měsíce a jasnou oblohou
0,007	noční světlo s měsícem za mraky
0,001	jasné noční obloha bez měsíce

Úhly záběru

Výpočet zorného úhlu a ohniskové vzdálenosti objektivu.

Více

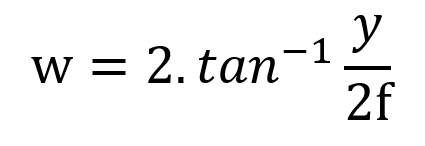

Pokud snímáme scénu pomocí kamery, tak její část zachytíme v určitém rozsahu jako obraz, který pak zobrazíme na monitoru. Tento rozsah se nazývá zorný úhel, který se měří mezi spojnicemi od objektivu na jeho středové ose ke okrajům snímaného obrazu v horizontální, vertikální a diagonální rovině. Tyto úhly se pak nazývají horizontální, vertikální a diagonální zorný úhel. Zorný úhel se zužuje při použití teleobjektivu a naopak se rozšiřuje při použití širokoúhlého objektivu. Takže při širším zorném úhlu se snímá širší oblast scény. Zorný úhel kamery se mění také v závislosti na velikosti obrazového snímače (viz „Obrazový snímač“). To znamená, že při použití objektivů srovnanou ohniskovou vzdáleností, budou mít kamery s 2/3“ CCD snímači a kamery s 1/2“ snímači různé zorné úhly. Zorný úhel lze vypočítat například podle následujícího vztahu:

w: zorný úhel

y: rozměr snímané scény (šířka obrazu v horizontálním, vertikálním nebo diagonálním směru).

f: ohnisková vzdálenost

	Ohnisková vzdálenost objektivu (mm)
Velikost senzoru	2,5	2,96	3,6	4	6	8	12	16	25	50
1/3"	87,7	78,1	67,4	61,9	43,6	33,4	22,6	17,1	11,0	5,5
