Systém sledování mrtvého úhlu KBSN-SIDESCAN

KBSN-SIDESCAN Systém skenování mrtvého úhlu pro užitková a nákladní vozidla, je navržen pro sledování překážky (chodců a cyklistů) v zóně detekce do rychlosti vozidla 15km / h. Po nastartování vozidla a uvolnění parkovací brzdy se systém aktivuje a je aktivní pokud vozidlo nepřekročí 15km / h, pak se automaticky deaktivuje.

Systém je variabilní a umožňuje více druhů instalací, je vhodný pro sledování mrtvého úhlu (při boční instalaci). Senzory třeba instalovat v takové vzdálenosti od řidiče, aby zachytily boční překážku kterou není vidět ve zpětném zrcátku. Je vhodný pro sledování prostoru před kabinou (přední instalace) pro řidiče autobusů a nákladních aut, kteří nemusí vidět níže osoby procházející předních vozidlo.

Systém má doplňkové funkce jako možnost napájení externí vnější kamery (není součástí balení), která je zapnutá, pokud je systém aktivní a snímá například mrtvý úhel, nebo připojení vnější externí sirény (není součástí balení), která signalizuje odbočování vozidla pro chodce a cyklisty, pokud je systém aktivní a současně je zapnutá směrovka na straně spolujezdce. Citlivost snímačů, dosah detekce je nastavitelný.

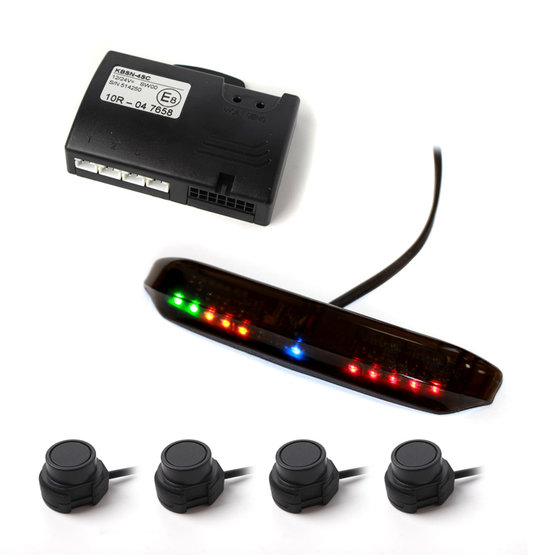

Systém obsahuje 4 ks snímačů s různou délkou kabelů od 2,5 do 9 metrů, řídící jednotku, vypínač, displej s vestavěným bzučákem, 4x podložku snímačů 0°, 4x podložku snímačů 12°, drobný instalační materiál.

Druhy instalace:

• Boční instalace - sledování mrtvého úhlu
• Přední-boční instalace
• přední instalace

Způsob signalizace:

• vizuální displejem - 3 zóny detekce (zelené, oranžové, červené LED diody)
  • zelené - vzdálenost překážky cca 80cm (při nastavení dosahu 80cm)
  • oranžové - vzdálenost překážky cca 65 cm
  • červené - vzdálenost překážky cca 50 cm
• akusticky vestavěným bzučákem

Vlastnosti a parametry:

• napájení 10-32 V
• maximální proudový odběr při aktivních senzorech 200mA max
• rozsah provozní teploty -25 + 85 °C
• frekvence ultrazvuku 40kHz
• maximální dosah senzorů 120cm
• systém může být okamžitě vypnut vypínačem
• možnost vypnutí bzučáku
• dosah senzorů nastavitelný ve 3 úrovních (80cm, 100cm, 120cm)
• citlivost senzorů nastavitelná v 3 úrovních (nízká, střední, vysoká)
• možnost připojení venkovní sirény, nebo vnější kamery přes mínusový výstup
• minusový výstup na sirénu, nebo kameru 1A
• senzory se nesmí přímo dotýkat kovových částí vozidla
• senzory jsou přelakovatelné
• vodotěsné konektory
• senzory jsou na cca 15cm kabelech pro snadnou výměnu v případě potřeby
• délky přípojných kabelů senzorů 2.5m, 4.5m, 7m, 9m
