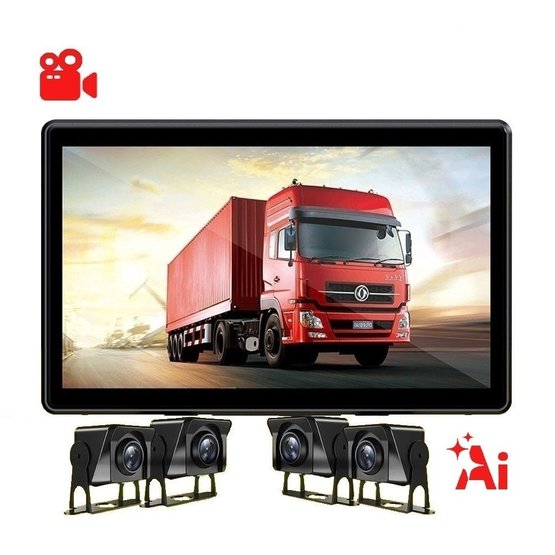

C40 Záznamové zařízení - CCTV sada, Ai BSD, 4x AHD 720p, 10" monitor

Systém nahrává automaticky po zapnutí zapalování, přičemž každý kanál (kamera) je ukládán do samostatného souboru. Kamery mají malé rozměry a díky vysoké světelnosti objektivu zaznamenávají zřetelný obraz za šera i bez IR přísvitu. Systém používá 720p AHD kamery, přičemž lze doplnit/použít i jiné AHD kamery. Při instalaci na tahač/návěs je třeba vložit flexi kabeláž M12 flexi. Hlavní funkce lze ovládat i hlasem anglicky (zapnout vypnout obrazovku, přepínání záběrů kamer).

Pozn. Kromě manuálního přepínání splitu obrazu (2 nebo 4 kamery), monitor umožňuje i automatický split obrazu dvou kamer CH3 a CH4 (současným připojením spouštěcích vodičů ch3 a ch4 na plus 12/24V).

INSTALACE NA KARAVAN:

KALIBRÁCIA ZÓNY DETEKCIE:

KALIBRACE ZÓNY DETEKCE:

V menu monitoru, posouváním čtyř bodů vytvoříte požadovanou zónu detekce. Ai kamery jsou určeny pro boční instalaci pro detekci mrtvého úhlu. Není ale problém vytvořit obdélníkový tvar zóny a Ai kameru nainstalovat vpředu nebo vzadu, namísto boční instalace. Citlivost Ai detekce je nastavitelná ve 3 úrovních.

Vlastnosti

• monitor

  • displej                  ⠀IPS dotykový
  • úhlopříčka              10"
  • reproduktor            ano
  • jas            ⠀           3 úrovně
  • parkovací čáry         zapnout / vypnout
  • zrcadlový obraz       zapnout / vypnout
  • BSD monitorování    zapnout / vypnout
  • mikrofon          ࠠ      ano, zalitý

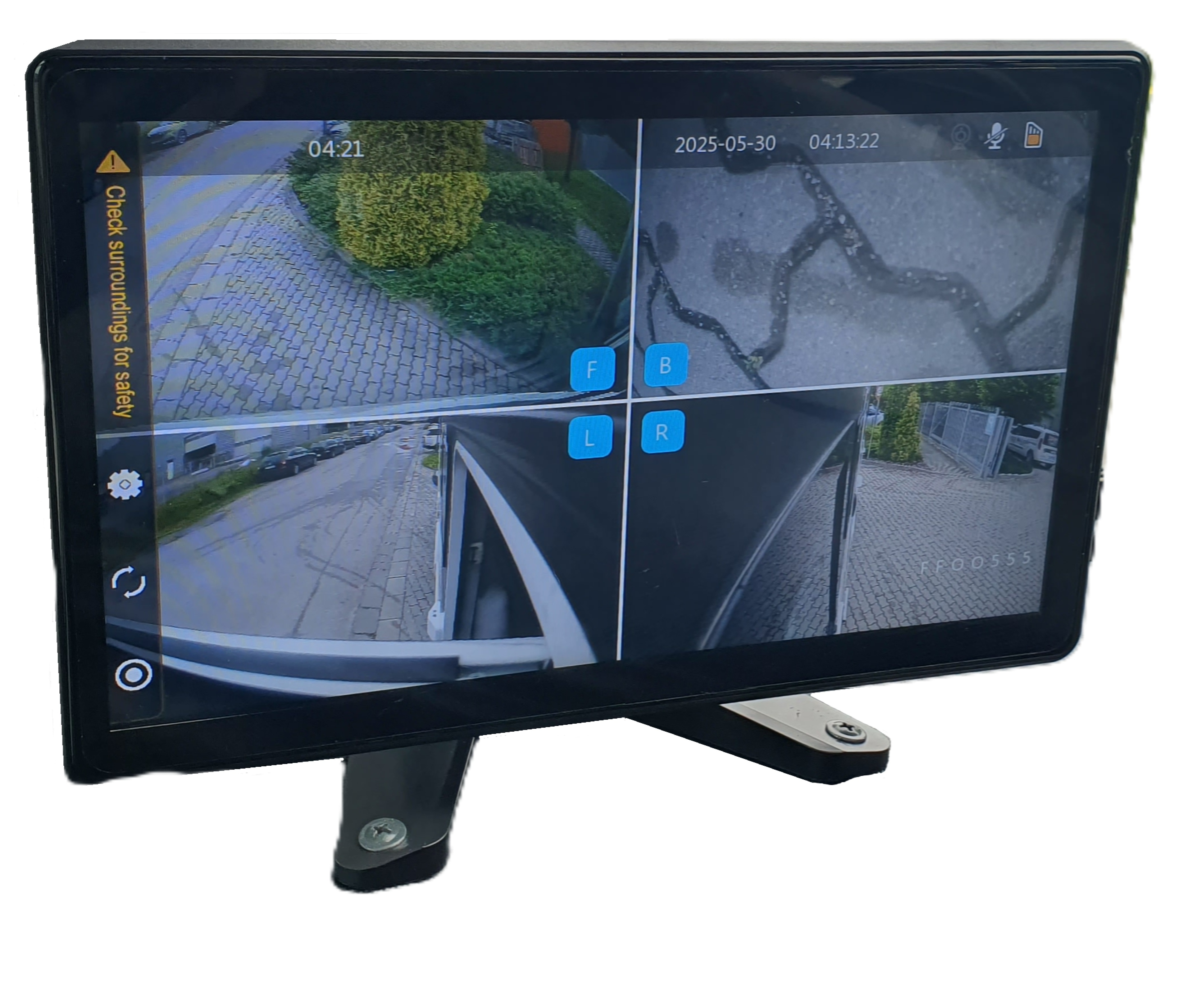

  • zobrazení                1ch, 2ch split, 4ch split (manuálně tlačítky, nebo dotykem)
    • 2 split CH1 + CH2 (přední + zadní)
    • 2 split CH3 + CH4 (levá + pravá)
  • uzamčení nahrávaného souboru - ano tlačítkem
  • čas/datum/SPZ        ano, SPZ zapnout / vypnout
  • rozměry                  245 x 153 x 33mm bez držáku a štítu
  • univerzální               ano, kompatibilita i jiných AHD kamer
    • podpora PAL, nebo NTSC kamer (v menu monitoru-po přehrání firmwaru)
  • hlasové ovládání       ano, anglicky
    • "turn on screen"          "turn off screen"
    • "turn on audio"           "turn off audio"
    • "show front camera"     "show rear camera"
    • "show both cameras"   - zobrazí 4 split
• kamera

  • úhel záběru            160° horizontální
  • voděodolnost          IP67
  • rozměry                  40 x 30 x 35 mm bez držáku
• video

  • rozlišení                  AHD 720p
  • komprese     ⠀         H264
  • soubor            ⠀      .MOV  (1, 3, 5 min)
• podpora SD karty             max. 256GB (není v balení)
• spouštěcí vodič                 3x trigger
  • CH2 zelený pro parkovací kameru
  • CH3 modrý pro boční levou
  • CH4 šedý pro boční pravou
• multi-trigger                    ano 2-split zobrazení při přivedení plus na CH3 a CH4 současně
• přednastavené zobrazení   4-split
• pro vozidla                       s 12/24 V palubním napětím
• provozní teplota               od -20 C  do +70 C

Obsah Balení

• monitor        1x
• kamera        4x   ⠀
• kabel 15m    1x
• kabel 5m      2x
• kabel 3m      1x ⠀
• šrouby
