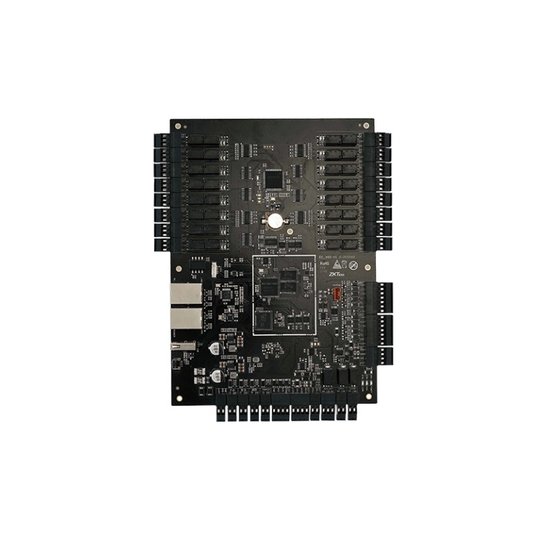

Entry Elevator C16 IP přístupový kontroler ovládání výtahů

IP přístupový kontrolér pro ovládání výtahů. Má porty: 1× RS485 (OSDP) pro připojení biometrické nebo QR čtečky, 2× Wiegand pro RFID čtečky (Wiegand 26/34), 1× RS-485 pro připojení rozšiřujícího kontroléru Elevator DEX16 (max. 7× DEX16), 16× duální NO/NC (reverzní) relé pro volbu 16 poschodí. Kapacita: 30 000 otisků prstů, 100 000 RFID karet, 200 000 událostí. Komunikace s PC přes TCP/IP nebo RS-485, možnost nastavení časových restrikcí, otevřených zón apod. USB port pro přenos dat. Napájení 12 V DC / 3 A (zdroj není součástí). Rozměry 230 × 165 mm, určený pro interiérové použití. Plnohodnotné nastavení a ovládání pomocí licencovaného softwaru ZKBio CVSecurity.

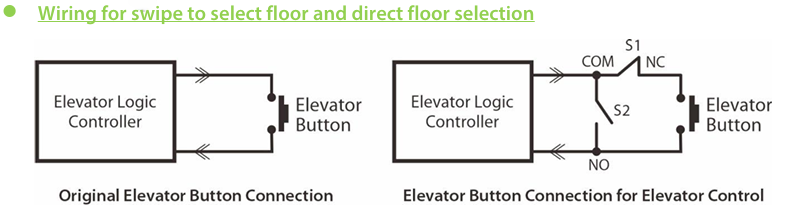

Výstupní NO/NC relé mají následující způsoby činnosti:

NC/COM zapojení
Po připojení napájení kontroléru se všechny kontakty automaticky přepnou do výchozího režimu NO.
Přiložením karty/otisku/zadáním kódu uživatele na čtečce umístěné ve výtahové kabině se všechny softwarově povolené kontakty na nastavený čas přepnou do polohy NC. Kontrolér tím zpřístupní uživateli tlačítka výtahu pro manuální volbu patra.
Tento režim se doporučuje tehdy, když má uživatel právo vstupu na více pater.

NO/COM zapojení
Po připojení napájení kontroléru se stav relé nemění, kontakty zůstávají v poloze NO.
Přiložením karty/otisku/zadáním kódu uživatele na čtečce umístěné ve výtahové kabině se příslušný softwarově povolený kontakt na krátký čas přepne do polohy NC. Kontrolér tak vyvolá konkrétní patro ve výtahu (bez nutnosti stisknutí tlačítka).
Tento režim se doporučuje pro přímý přístup uživatele na jedno konkrétní patro.

Duální funkce přepínání kontaktů je implementována z důvodu logiky řízení výtahových panelů – kontakty tedy nepracují jako standardní NO/NC relé, ale jako přepínací relé s odlišnou logikou aktivního a neaktivního stavu.
