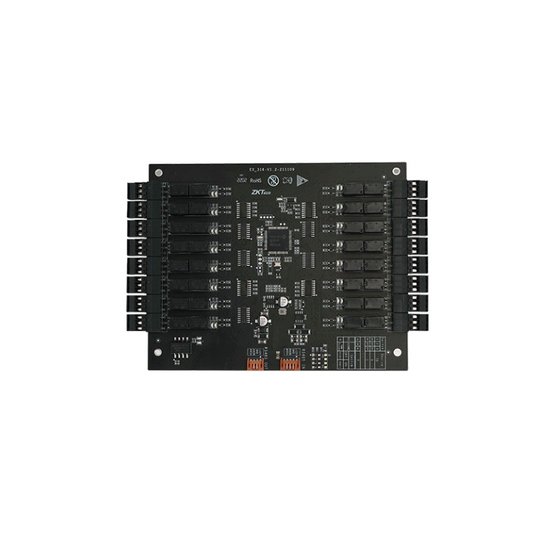

Entry Elevator DEX16 rozšiřující modul

Rozšiřující modul pro IP přístupový kontrolér ovládání výtahů Elevator C16, 16× duální NO/NC (reverzní) relé pro ovládání volby 16 poschodí. Připojení až 7 jednotek přes RS-485 ke kontroléru C16 umožňuje ovládání až 128 poschodí. Napájení 12 V DC, odběr max. 1 A / 12 V DC (zdroj není součástí). Rozměry 165 × 132 mm, provedení plošný spoj, určený pro interiérové použití.

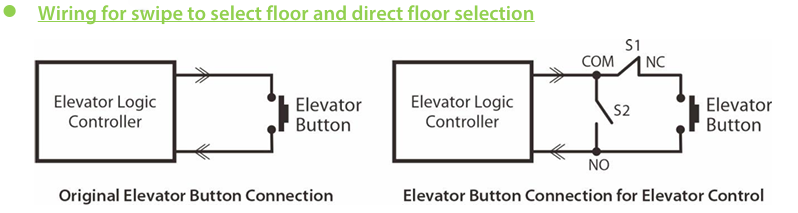

Výstupní NO/NC relé mají následující způsoby činnosti:

NC/COM zapojení
Po připojení napájení kontroléru se všechny kontakty automaticky přepnou do výchozího režimu NO.
Přiložením karty/otisku/zadáním kódu uživatele na čtečce umístěné ve výtahové kabině se všechny softwarově povolené kontakty na nastavený čas přepnou do polohy NC. Kontrolér tím zpřístupní uživateli tlačítka výtahu pro manuální volbu patra.
Tento režim se doporučuje tehdy, když má uživatel právo vstupu na více pater.

NO/COM zapojení
Po připojení napájení kontroléru se stav relé nemění, kontakty zůstávají v poloze NO.
Přiložením karty/otisku/zadáním kódu uživatele na čtečce umístěné ve výtahové kabině se příslušný softwarově povolený kontakt na krátký čas přepne do polohy NC. Kontrolér tak vyvolá konkrétní patro ve výtahu (bez nutnosti stisknutí tlačítka).
Tento režim se doporučuje pro přímý přístup uživatele na jedno konkrétní patro.

Duální funkce přepínání kontaktů je implementována z důvodu logiky řízení výtahových panelů – kontakty tedy nepracují jako standardní NO/NC relé, ale jako přepínací relé s odlišnou logikou aktivního a neaktivního stavu.
